Повышение температуры трансформатора 33 кВ/11 кВ является важным аспектом, который напрямую влияет на его производительность, продолжительность жизни и общую надежность. Как поставщик33 кВ 11 кВ трансформаторЯ в первую очередь стал свидетелем значения понимания этого явления как для наших клиентов, так и для правильного функционирования электрических систем.
Основы повышения температуры трансформатора
Трансформатор - это электрическое устройство, которое переносит электрическую энергию между двумя или более цепи посредством электромагнитной индукции. Во время этого процесса передачи энергии возникают потери, в основном из -за потерь меди (потери I²R в обмотках) и потерь железа (гистерезис и вихревые потери тока в ядре). Эти потери рассеиваются как тепло, что приводит к повышению температуры трансформатора выше температуры окружающей среды.
Повышение температуры трансформатора определяется как разница между его рабочей температурой и температурой окружающей среды. Для трансформатора 33 кВ/11 кВ поддержание соответствующего повышения температуры имеет важное значение для предотвращения преждевременного старения изоляционных материалов, что может привести к разрушению изоляции и, в конечном счете, сбое трансформатора.
Факторы, влияющие на повышение температуры
Ток загрузки
Одним из наиболее значимых факторов, влияющих на повышение температуры трансформатора, является ток нагрузки. По мере увеличения нагрузки на трансформатор потери меди в обмотках также увеличиваются пропорционально квадрату тока (I²R). Более высокие потери меди приводят к большему тепловой обработке, что приводит к повышению температуры. Например, если трансформатор 33 кВ/11 кВ работает при полной нагрузке, повышение температуры будет значительно выше по сравнению с тем, когда он работает при частичной нагрузке.
Температура окружающей среды
Температура окружающей среды, при которой установлен трансформатор, играет жизненно важную роль. Более высокая температура окружающей среды означает, что трансформатор должен рассеять тепло в более теплую среду, что затрудняет поддержание более низкого повышения температуры. В регионах с высоким температурным климатом могут потребоваться специальные соображения, такие как системы вентиляции и охлаждения, чтобы гарантировать, что трансформатор работает в пределах безопасной температуры.
Метод охлаждения
Трансформаторы можно охлаждать, используя различные методы, включая воздух - охлажденный (сухой - тип) и масло - охлаждение. Масло - охлаждаемые трансформаторы более эффективны при рассеивающем тепло по сравнению с воздушными - охлажденными. В масле - охлаждаемого трансформатора 33 кВ/11 кВ масло действует как охлаждающая жидкость и передает нагревание от обмоток и ядра в радиатор или охлаждающие плавники. Воздух - охлажденные трансформаторы полагаются на естественную или принудительную циркуляцию воздуха для удаления тепла. Выбор метода охлаждения может значительно повлиять на повышение температуры трансформатора.
Изоляционная класс
Класс изоляции трансформатора определяет максимальную температуру, при которой изоляция может работать безопасно в течение длительного периода. Разные классы изоляции имеют разные оценки температуры. Для трансформатора 33 кВ/11 кВ с использованием более высокого качественного класса изоляции может позволить повысить повышение температуры без ущерба для целостности изоляции. Тем не менее, это также поставляется с более высокой стоимостью.
Измерение повышения температуры
Чтобы обеспечить безопасную работу трансформатора 33 кВ/11 кВ, необходимо точно измерить его температуру. Это можно сделать с помощью различных методов:
Метод сопротивления
Метод сопротивления основан на принципе, что сопротивление обмотков трансформатора изменяется с температурой. Измеряя сопротивление обмотков в начале и конце испытательного периода и с использованием известного коэффициента температуры сопротивления обмотки (обычно медь), можно рассчитать повышение температуры.
Термопары и RTD
Термопары и детекторы температуры сопротивления (RTD) могут быть установлены на обмотках и сердечнике трансформатора, чтобы непосредственно измерить температуру. Эти датчики предоставляют реальные данные о температуре по времени, которые могут использоваться для непрерывного мониторинга повышения температуры и выполнения соответствующего действия, если температура превышает безопасные ограничения.
Стандарты и ограничения для повышения температуры
Существуют международные стандарты, которые указывают максимально допустимое повышение температуры для трансформаторов. Например, в соответствии с стандартами IEEE и IEC, максимальный повышение температуры для обмоток масла 33 кВ/11 кВ - погруженный трансформатор обычно ограничен примерно на 65 - 75 ° C выше температуры окружающей среды, в то время как для трансформаторов сухого - типа он может составлять около 80 - 100 ° C. Эти ограничения установлены для обеспечения долгосрочной надежности и безопасности трансформатора.
Влияние чрезмерного повышения температуры
Чрезмерное повышение температуры в трансформамере 33 кВ/11 кВ может иметь несколько негативных последствий:
Деградация изоляции
Высокие температуры ускоряют процесс старения изоляционных материалов. Изоляция может стать хрупкой, потерять свою диэлектрическую силу и в конечном итоге сломаться. Это может привести к коротким - схемам и электрическим разломам, что может привести к значительному повреждению трансформатора и электрической системы.
Снижение продолжительности жизни
Трансформатор, работающий при неизменно высоком повышении температуры, будет иметь более короткий срок службы по сравнению с одним, работающим в пределах рекомендуемых температурных пределов. Ускоренное старение изоляции и других компонентов может привести к преждевременному сбою, что приведет к дорогостоящим замену и времени простоя.
Потеря эффективности
Когда температура повышается, сопротивление обмотков увеличивается, что приводит к более высоким потери меди. Это, в свою очередь, снижает общую эффективность трансформатора, что приводит к увеличению потребления энергии и увеличению эксплуатационных расходов.
Смягчающее повышение температуры
Чтобы гарантировать, что трансформатор 33 кВ/11 кВ работал в пределах безопасной температуры, можно принять несколько мер:
Правильный размер
Выбор правильного размера трансформатора для требований нагрузки имеет решающее значение. Негабаритный трансформатор может работать с низким коэффициентом нагрузки, что может привести к плохой эффективности, в то время как недовольный трансформатор будет перегружен, что приведет к повышению температуры.
Адекватная вентиляция
Для воздуха - охлаждаемых трансформаторов, обеспечение правильной вентиляции имеет важное значение. Это может быть достигнуто путем установки трансформатора в хорошо вентилируемой области или использования вентиляторов для улучшения циркуляции воздуха. Для масла - охлаждаемых трансформаторов, гарантируя, что радиатор или охлаждающие плавники будут чистыми и беспрепятственными, необходимо для эффективного рассеяния тепла.
Управление нагрузкой
Реализация стратегий управления нагрузкой может помочь уменьшить нагрузку на трансформатор в пиковые периоды. Это может включать использование энергетического - эффективное оборудование, ошеломление работы с высоким содержанием электроэнергии и реализацию программ управления спросом - побочным образом.
Связанные продукты и их влияние на повышение температуры
Мы также предлагаем3 фазового трансформатора коэффициента трансформатора 0,8иНажмите на напряжение эпоксидной смолы, потенциальное трансформатор литьяПолем Эти продукты предназначены для работы в сочетании с трансформаторами 33 кВ/11 кВ и могут оказать влияние на общее повышение температуры электрической системы.
3 -фазовый трансформатор напряжения с коэффициентом мощности 0,8 может помочь улучшить качество мощности системы. Исправляя коэффициент мощности, он может уменьшить реактивный поток мощности в системе, что, в свою очередь, может уменьшить нагрузку на основной трансформатор 33 кВ/11 кВ и потенциально снизить повышение температуры.

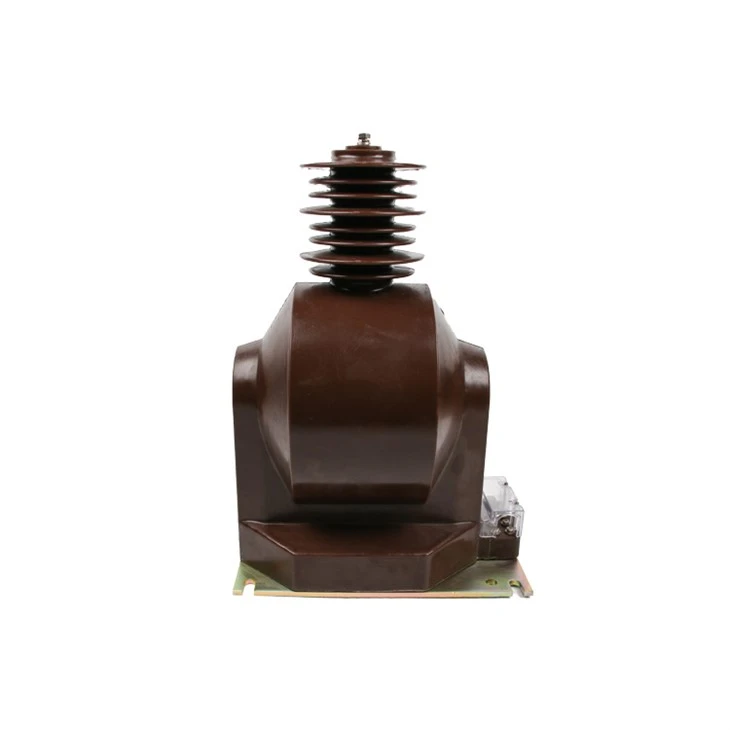

Трансформатор потенциала литья эпоксидной смолы напряжения нажатия используется для измерения напряжения и защиты в электрической системе. Его конструкция с эпоксидной смолой литья обеспечивает хорошую изоляцию и тепло - рассеяние. При использовании в правильной конфигурации он может способствовать общей стабильности и управлению температурой трансформаторной системы 33 кВ/11 кВ.
Заключение
Понимание повышения температуры трансформатора на 33 кВ/11 кВ необходимо для обеспечения его надежной и эффективной работы. Рассматривая факторы, которые влияют на повышение температуры, точное измерение и реализацию соответствующих мер смягчения последствий, мы можем продлить срок службы трансформатора, повысить его эффективность и снизить риск электрических разломов.
Будучи ведущим поставщиком трансформаторов 33 кВ/11 кВ и связанных с ними продуктов, мы стремимся предоставлять решения высокого качества, которые отвечают разнообразным потребностям наших клиентов. Если вы заинтересованы в том, чтобы узнать больше о наших продуктах или у вас есть какие -либо вопросы, касающиеся повышения температуры трансформатора и работы, мы приглашаем вас связаться с нами для подробного обсуждения и потенциальных закупок.
Ссылки
- Стандарт IEEE C57.12.00 - Стандартные общие требования для жидкости - Погруженное распределение, мощность и регулирование трансформаторов
- IEC 60076 - 1 - трансформаторы питания - Часть 1: Общие
- "Transformer Engineering: дизайн, технология и диагностика" JC DAS
