Технические данные
|
Тип |
ЛМЗК-10С |
ЛМЗК-10П |
ЛМЗК-10ЦП |
|||||||
|
Используйте, чтобы |
Измерительные трансформаторы тока |
Защитный трансформатор тока |
По сравнению с обмоточными трансформаторами тока |
|||||||
|
Текущий соотношение 1₁/2₂ |
Уровень точности и номинальная нагрузка (ВА) |
Уровень точности и номинальная нагрузка (ВА) |
Комплексный уровень точности и номинальная нагрузка (ВА) |
|||||||
|
0.2 |
0.5 |
3 |
10P15 |
10P10 |
10P5 |
0.5 |
1 |
10P10 |
10P5 |
|
|
20/1 |
0.5 |
0.75 |
||||||||
|
30/1 |
1.5 |
0.75 |
1.25 |
|||||||
|
40/1 |
2 |
1 |
1.5 |
|||||||
|
50/1 |
2 |
1.25 |
2 |
1.25 |
||||||
|
75/1 |
2 |
3.75 |
1.25 |
2 |
3 |
2 |
1 |
2 |
||
|
100/1 |
2.5 |
5 |
2 |
2.5 |
2 |
2.5 |
1.5 |
2.5 |
||
|
150/1 |
3.75 |
5 |
2.5 |
3.75 |
2.5 |
2 |
||||
|
200/1 |
5 |
7.5 |
3 |
5 |
7.5 |
2.5 |
2.5 |
|||
|
300/1 |
10 |
15 |
3 |
5 |
7.5 |
3.75 |
2.5 |
|||
|
400/1 |
2.5 |
10 |
3 |
5 |
10 |
5 |
2.5 |
|||
|
500/1 |
5 |
25 |
3.75 |
6.25 |
10 |
5 |
2.5 |
|||
|
600/1 |
5 |
25 |
5 |
7.5 |
10 |
7.5 |
3.75 |
|||
|
50/5 |
2.5 |
2 |
||||||||
|
75/5 |
2.5 |
3 |
2 |
1.5 |
||||||
|
100/5 |
2.5 |
3.75 |
2.5 |
5 |
2 |
|||||
|
150/5 |
5 |
7.5 |
3 |
5 |
2.5 |
1.25 |
2 |
|||
|
200/5 |
7.5 |
3.75 |
2.5 |
1.5 |
2.5 |
|||||
|
300/5 |
10 |
3.75 |
2.5 |
2 |
2.5 |
|||||
|
400/5 |
5 |
15 |
5 |
7.5 |
2 |
5 |
||||
|
500/5 |
7.5 |
25 |
5 |
7.5 |
2 |
6.25 |
||||
|
600/5 |
10 |
30 |
7.5 |
10 |
3 |
7.5 |
||||
Габаритный чертеж

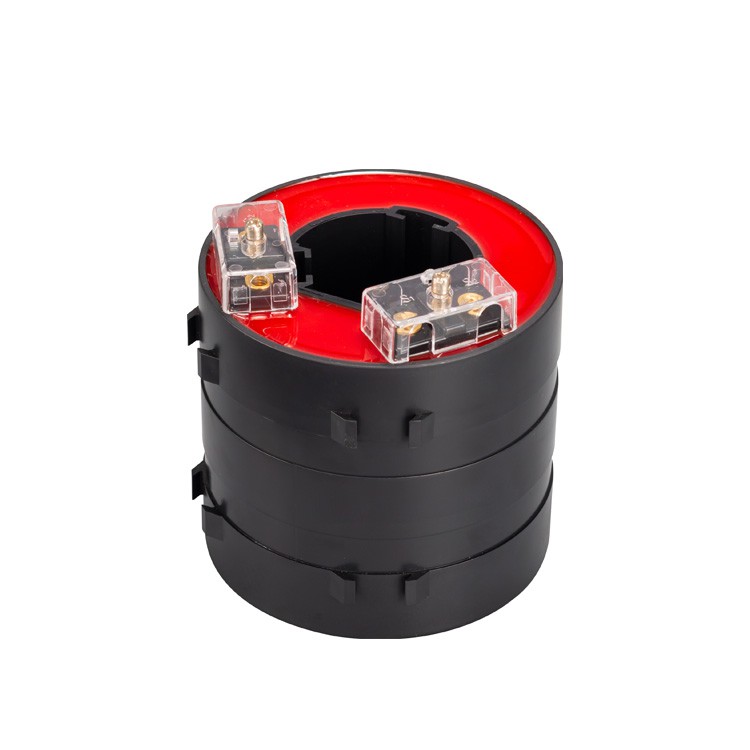

Трансформатор тока ЛМЗК-10 — специальный трансформатор нулевой последовательности для шкафа разомкнутой-замкнутой кольцевой сети или надувного шкафа.
Обзор трансформатора тока (инструкция)
Трансформатор тока ЛМЗК-10 (ЛМЗК1-10, ЛМЗК2-10) предназначен для измерения тока, дискретизации сигнала и микрокомпьютерной защиты электрооборудования в энергосистеме переменного тока напряжением 10 кВ. Этот трансформатор тока имеет небольшие размеры, легкий вес, открываемость и простоту установки. Он широко используется в компактных полностью изолированных распределительных шкафах кольцевых сетей и очень подходит для формирования блоков отбора проб с удаленными терминальными устройствами, такими как RTU и FTU, для обеспечения поддержки данных для всей системы. При установке он прикрепляется непосредственно к подключенным входящим и выходящим кабелям, что является простым и быстрым. Он широко используется в компактных полностью изолированных распределительных шкафах кольцевых сетей, таких как SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, а также в комбинированных подстанциях и кабельных распределительных коробках.
Основные требования к защитным трансформаторам ЛМЗК-10
1. Надежная изоляция.
2. Достаточно большой предельный коэффициент точности.
3. Достаточная термическая стабильность и динамическая стабильность.
4. Когда в результате повреждения измеряемой линии возникает большой ток, трансформатор должен насыщаться в соответствующем диапазоне, чтобы защитить измерительный прибор.
Максимальный первичный ток защитного трансформатора тока ЛМЗК-10 при номинальной нагрузке, который может удовлетворять требованиям по точности, называется номинальным предельным первичным током по точности. Коэффициент ограничения точности представляет собой отношение номинального первичного тока предельной точности к номинальному первичному току. Когда первичный ток достаточно велик, железный сердечник насыщается и не отражает первичный ток. Коэффициент предела точности указывает на эту характеристику. Уровень точности защитных трансформаторов 5П, 10П и т.д.
Трансформатор защитного тока преимущественно согласован с релейным устройством. Когда линия выходит из строя, например, из-за перегрузки при коротком замыкании, она подает сигнал на релейное устройство, чтобы отключить цепь повреждения, чтобы защитить безопасность системы электропитания. Условия работы защитного микротрансформатора тока совершенно отличаются от условий работы измерительного трансформатора. Защитный трансформатор начинает эффективно работать только тогда, когда ток в несколько или десятки раз превышает нормальный ток.
Назначение трансформатора тока открытого типа ЛМЗК-10
Трансформатор тока, используемый в энергосистеме, представляет собой специальный трансформатор, передающий информацию о высоком напряжении и большом токе электросети на приборы учета и измерения, устройства релейной защиты и автоматики на низковольтной и слаботочной вторичной стороне. Это контактный элемент между первичной системой и вторичной системой. Его первичная обмотка подключается к электросети, а вторичная обмотка – к измерительному прибору, устройству защиты и т. д. Трансформатор тока взаимодействует с измерительным прибором и устройством учета для измерения напряжения, тока и электрической энергии первичной системы. ; взаимодействует с релейной защитой и автоматом для формирования электрической защиты и автоматического контроля различных неисправностей в электросети. Производительность трансформатора тока напрямую влияет на точность измерения и учета энергосистемы и надежность действия устройства релейной защиты.
Условия окружающей среды
- Коэффициент мощности:CosФ=0.8(запаздывающий);
- Класс защиты от загрязнения: класс ll
- Температура окружающей среды: -5 градус +40 градус, среднесуточная температура не более 30 градусов.
- Высота: Меньше или равна 1000 м.
- Влажность окружающей среды: Меньше или равна 75 %.
