В сфере электрических систем среднего напряжения (СН) трансформаторы тока (ТТ) играют ключевую роль. Они необходимы для измерения и защиты электрических цепей, обеспечивая ток, пропорциональный первичному току, протекающему через линию электропередачи. Одним из важнейших аспектов трансформатора тока среднего напряжения, который часто требует глубокого понимания, является его вторичная нагрузка. Как признанный поставщик трансформаторов тока среднего напряжения, я здесь, чтобы пролить свет на то, что именно представляет собой вторичная нагрузка трансформатора тока среднего напряжения и ее значение.
Какова вторичная нагрузка трансформатора тока среднего напряжения?
Вторичная нагрузка трансформатора тока среднего напряжения, также известная как нагрузка, представляет собой полное сопротивление вторичной обмотки трансформатора тока. Это сопротивление состоит из сопротивления соединительных проводов, сопротивления измерительных или защитных устройств (таких как амперметры, ваттметры, реле и т. д.), подключенных к вторичной обмотке, и любых других резистивных или реактивных элементов во вторичной цепи.
Математически вторичная нагрузка (нагрузка) выражается в вольтах – амперах (ВА) или омах (Ом). Выраженная в ВА, она представляет полную мощность, потребляемую вторичной цепью при номинальном вторичном токе. Например, стандартная спецификация вторичной нагрузки может составлять 5 ВА, 10 ВА, 15 ВА или даже до 50 ВА.Мощность трансформатора 50 ВА— это определенная номинальная мощность, часто используемая в различных приложениях среднего напряжения, где необходимо выдерживать большие нагрузки.
Важность точного определения и понимания вторичной нагрузки является междисциплинарной. С точки зрения электротехники, на производительность ТТ напрямую влияет вторичная нагрузка. Трансформаторы предназначены для работы в определенном диапазоне вторичных нагрузок. Если вторичная нагрузка превышает номинальное значение, трансформатор тока может выйти в насыщение. Насыщение означает, что магнитный сердечник ТТ больше не может выдерживать растущую плотность магнитного потока, что приводит к неточному преобразованию тока и потенциальным сбоям в защите.
Влияние вторичной нагрузки на характеристики ТТ
Точность
Точность трансформатора тока среднего напряжения во многом зависит от вторичной нагрузки. ТТ обычно рассчитаны на определенный класс точности, например 0,2, 0,5, 1,0 и т. д., при определенной номинальной вторичной нагрузке. Например, ТТ класса точности 0,2 предназначен для обеспечения преобразования тока с погрешностью менее 0,2 % при номинальной вторичной нагрузке.
Когда фактическая вторичная нагрузка отклоняется от номинального значения, точность ТТ может быть серьезно нарушена. Если вторичная нагрузка слишком мала, трансформатор тока может не достичь расчетной рабочей точки, что приведет к ошибкам измерения. И наоборот, если вторичная нагрузка слишком велика, трансформатор тока может насытиться, что приведет к большим ошибкам измерения.
Функция защиты
В системах защиты трансформаторы тока среднего напряжения используются для подачи токовых сигналов на реле защиты. Эти реле предназначены для обнаружения аномальных условий тока, таких как перегрузки по току или короткие замыкания, и инициирования соответствующих действий (например, отключения автоматического выключателя). Правильное функционирование этих систем защиты во многом зависит от точного измерения тока трансформатором тока.
Если вторичная нагрузка выбрана неправильно, трансформатор тока может не подавать на реле точный сигнал тока. В случае неисправности насыщенный трансформатор тока может не обеспечить достаточный токовый сигнал для реле, что препятствует правильной работе реле и потенциально может привести к расширенному повреждению оборудования или даже к выходу из строя всей системы.
Факторы, влияющие на выбор вторичной нагрузки
Тип подключенных устройств
Тип устройств, подключенных к вторичной стороне ТТ, является основным фактором при определении вторичной нагрузки. Разные устройства имеют разные характеристики импеданса. Например, аналоговые амперметры и вольтметры обычно имеют относительно низкий импеданс, тогда как некоторые современные цифровые реле могут иметь более высокий входной импеданс.
Когда несколько устройств подключены параллельно к вторичной цепи, необходимо точно рассчитать их суммарное сопротивление, чтобы определить общую вторичную нагрузку. В некоторых случаях может потребоваться использование разделительных трансформаторов или других компонентов, согласующих импеданс, чтобы гарантировать, что общая вторичная нагрузка остается в пределах номинального диапазона ТТ.
Длина и размер соединительных проводов
Сопротивление соединительных проводов между ТТ и подключенными устройствами также способствует вторичной нагрузке. Более длинные провода имеют большее сопротивление, а более тонкие провода имеют большее сопротивление на единицу длины. Поэтому при проектировании вторичной цепи необходимо тщательно учитывать длину и размер соединительных проводов.
На крупных подстанциях, где расстояние между ТТ и диспетчерской может быть значительным, сопротивление соединительных проводов может стать основной частью вторичной нагрузки. В таких случаях может потребоваться использование проводов большего сечения, чтобы уменьшить сопротивление и гарантировать, что вторичная нагрузка остается в пределах допустимого диапазона.
Вторичная нагрузка и проектирование системы
При проектировании электрической системы среднего напряжения выбор вторичной нагрузки для трансформаторов тока является неотъемлемой частью. Проектировщикам систем необходимо учитывать всю электрическую сеть, включая типы нагрузок, требования к защите и необходимую точность измерений.
Например, на распределительной подстанции разные ТТ могут использоваться для разных целей. ТТ, используемые в целях измерения, требуют высокой точности, поэтому вторичную нагрузку необходимо тщательно выбирать, чтобы гарантировать, что ТТ работает в пределах своего класса точности. С другой стороны, трансформаторы тока, используемые в целях защиты, могут иметь разные требования к вторичной нагрузке в зависимости от типа используемых реле защиты и ожидаемых уровней тока короткого замыкания.
Трансформаторная подстанция токаявляется важной частью электрической инфраструктуры среднего напряжения, и правильный выбор вторичных нагрузок для трансформаторов тока на этих подстанциях имеет важное значение для надежной и эффективной работы всей системы.
Особые соображения: Трансформаторы тока нулевой последовательности
Трансформаторы тока нулевой последовательности представляют собой особый тип трансформаторов тока, используемый для обнаружения несбалансированных токов в трехфазной системе. Они обычно используются для защиты от замыканий на землю. Вторичную нагрузку трансформатора тока нулевой последовательности также необходимо тщательно учитывать.

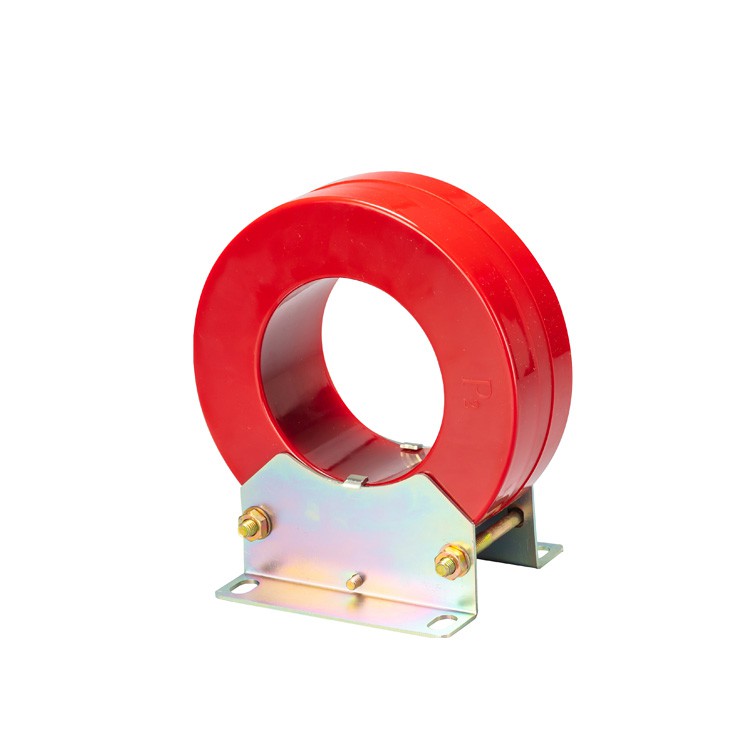

Трансформатор тока нулевой последовательности - 5 - +40имеет свою специфическую конструкцию и требования к вторичной нагрузке. Поскольку эти трансформаторы тока имеют дело с векторной суммой трехфазных токов (которая равна нулю в нормальных сбалансированных условиях), импеданс подключенных защитных устройств и соединительных проводов может существенно повлиять на их работу в условиях замыкания на землю.
Заключение
Как поставщик трансформаторов тока среднего напряжения я понимаю исключительную важность правильной установки вторичной нагрузки. Это не просто техническая деталь, а ключевой фактор, который может определить точность измерений, эффективность систем защиты и общую надежность электрической системы среднего напряжения.
Правильный выбор и управление вторичной нагрузкой предполагает понимание электрических характеристик подключенных устройств, сопротивления соединительных проводов и общей конструкции электрической системы. Независимо от того, участвуете ли вы в небольшом промышленном проекте или крупномасштабном расширении электросети, важно обеспечить правильную вторичную нагрузку для ваших трансформаторов тока среднего напряжения.
Если вы планируете электропроект и нуждаетесь в высококачественных трансформаторах тока среднего напряжения с экспертной консультацией по выбору вторичной нагрузки, мы здесь, чтобы помочь. Наша команда опытных инженеров может предоставить вам комплексные решения, адаптированные к вашим конкретным потребностям. Свяжитесь с нами для подробного обсуждения закупок, и давайте работать вместе, чтобы обеспечить успех вашей электрической системы.
