- Трансформаторы тока соответствуют стандартам GB20840.2-2014 и IEC60044-1.
- Номинальный уровень изоляции: 12/42/75 кВ
- Номинальный вторичный ток: 5А или 1А
- Номинальная частота: 50 Гц или 60 Гц
- Температура окружающей среды:-5 градусов ~+40 градусов
|
Номинальный первичный ток (А) |
Сочетание классов точности |
Номинальная вторичная мощность (ВА) |
Термический ток 1 с (кА) |
Номинальный динамический ток (кА) |
||
|
0.2,0.5S |
0.2,0.5 |
10P15 |
||||
|
5-100 |
0.2S/10P15 0.5S/10P15 0.2/10P15 0.5/10P15 |
10 |
10 |
15 |
150лин |
375лин |
|
150 |
22.5 |
45 |
||||
|
200 |
24.5 |
50 |
||||
|
300,400 |
45 |
90 |
||||
|
500,600 |
15 |
20 |
45 |
90 |
||
|
800-1000 |
63 |
110 |
||||

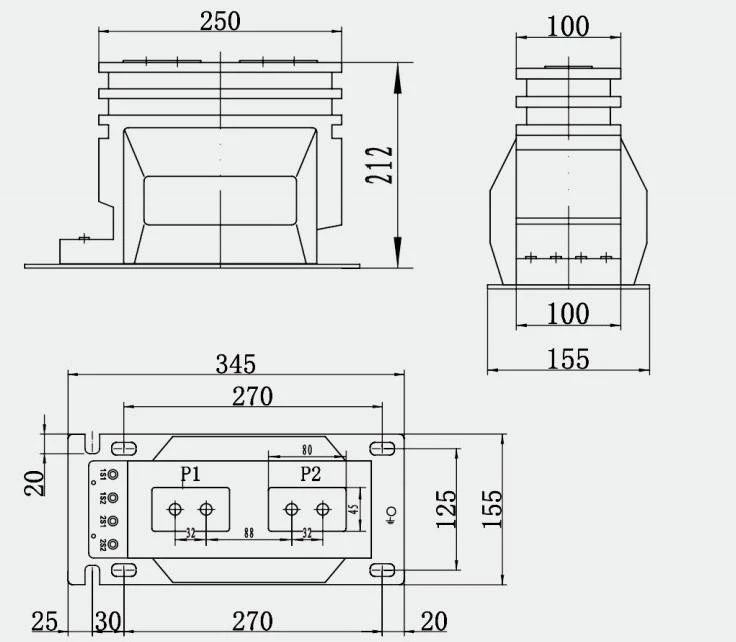

Габаритный чертеж
Трансформатор тока LZZBJ9-10Q B6 — это однофазный трансформатор тока для внутреннего применения, отлитый из эпоксидной смолы, предназначенный для измерения и контроля электрических токов в высоковольтных системах. Они снижают токи высокого напряжения до более низкого и безопасного значения, которое затем можно использовать для измерения, мониторинга и защиты в электроэнергетических системах.
Ключевые особенности
- Высокая точность: Обеспечивает точные измерения тока, что имеет решающее значение для релейной защиты и точного измерения в электрических системах.
- Широкий диапазон применения: Подходит для различных приложений с высоким-напряжением, включая распределение электроэнергии и промышленные установки.
- Прочная конструкция: Создан, чтобы выдерживать суровые условия окружающей среды и механические нагрузки, обеспечивая долгосрочную-надежность.
- Компактный дизайн: предлагает решение-экономии места для установок, где пространство ограничено.
- Соответствие требованиям безопасности: Соответствует международным стандартам электробезопасности и производительности.
- Монтаж: Универсальные варианты монтажа, подходящие для различных конфигураций установки.
Приложения
- Распределение мощности: Используется на подстанциях и распределительных сетях для мониторинга и измерения тока.
- Промышленные установки: Помогает в защите и управлении промышленными электрическими системами.
- Учет коммунальных услуг: Обеспечивает точный расчет и мониторинг потребления электроэнергии.
- Защитные реле: Работает совместно с защитными реле для защиты электрооборудования от неисправностей и перегрузок.
