- Трансформаторы тока соответствуют стандартам GB20840.2-2014и IEC60044-1.
- Номинальный уровень изоляции: 24/65/125 кВ
- Номинальный вторичный ток: 5А или 1А
- Номинальная частота: 50 Гц или 60 Гц
- Температура окружающей среды:-5 градус ~+40 градус
| Номинальный первичный ток (А) | Сочетание классов точности | Номинальная вторичная мощность (ВА) | Термический ток 1 с (кА) | Номинальный динамический ток (кА) | |||
| 0.2(S) | 0.5(S) | 10P10 | 10P15 | ||||
| 20-150 |
0.2(S)10.2 0.2(S)10.5 0.2(S)/10P10 0.5(S)/10P10 |
10 | 10 | 15 | 10 | 150лин | 375лин |
| 200 | 31.5 | 80 | |||||
| 300-500 | 45 | 112.5 | |||||
| 600,800 |
0.2(S)/10P15 0.5(S)/10P15 |
15 | 20 | 20 | 15 | 63 | 130 |
| 1000,1200 | 80 | 160 | |||||
Габаритный чертеж
LZZBJ9-24-180б/2 , LZZBJ9-24-180б/4

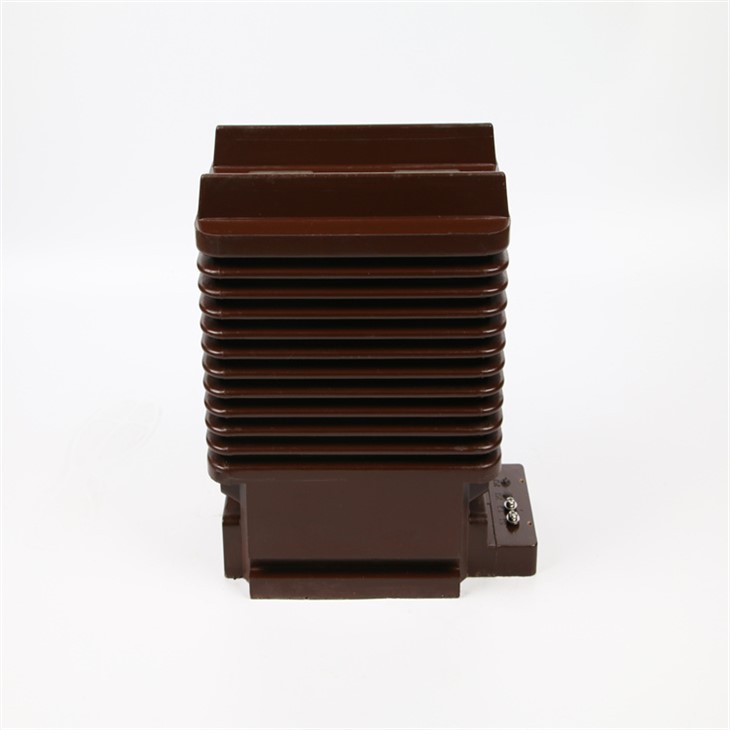

LZZBJ9-24-180b/2,LZZBJ9-24-180b/4, однофазный трансформатор тока для внутреннего применения, используемый для измерения переменного тока (AC), создавая пониженный ток, точно пропорциональный току в цепи. Трансформаторы этого типа обычно используются в высоковольтных электрических устройствах для измерения и релейной защиты в энергетике.
Ключевые особенности
- Номинальное напряжение: цифра «24» в обозначении обычно указывает на то, что он рассчитан на систему с номинальным напряжением 24 кВ.
- Текущий рейтинг: «180b/2», 180b/4 относятся к номинальному току первичной обмотки и коэффициенту вторичного тока. Например, это может быть указание номинального первичного тока 180 А при вторичном токе 1 А или 5 А, в зависимости от конкретного варианта модели.
- Изоляция и защита: Разработан для работы в средах с высоким напряжением, имеет прочную изоляцию, позволяющую выдерживать электрические нагрузки и обеспечивать безопасную работу.
- Точность: Трансформаторы тока LZZBJ9-24-180b/2,LZZBJ9-24-180b/4 созданы для обеспечения высокой точности измерения тока, что имеет решающее значение как для измерения, так и для функций защитного реле.
- Строительство: Скорее всего, он имеет конструкцию со сплошным или разделенным сердечником и заключен в прочный корпус для защиты от факторов окружающей среды.
Приложения
- Системы распределения электроэнергии: Используется на подстанциях и распределительных щитках.
- Промышленные объекты: Работает в центрах управления двигателями и распределительных устройствах.
- Коммерческие здания: Используется для управления энергопотреблением и мониторинга.
- Утилиты: Интегрирован в сетевую инфраструктуру для измерения и защиты.
